TCP/IP网络通信软件允许用户远程注册到另一个系统中?老版本mt4近年来,跟着讯息技能的起色,搜集化日加广泛,以太网被普及使用到各个界限。比如正在数据收罗界限,少少小型监测设置需求扩张搜集实行长途数据传输的成效,只须那些设置上扩张一个搜集接口并实行了TCP/IP合同,就能够简单地接入到现有的搜集中,完工长途传输数据的相干成效,是以小型设置的搜集技能平素是大众合怀的主旨。另一方面,跟着单片Nios以及之后的第二代Nios II以及相应的开荒情况,今后Xilinx也推出了MicroBlaze微措置器,之后,跟着Altera的CycloneIII和StraTIx IV以及Xilinx的Spartan6和Virtex6等一系列大容量的推出,Xilinx于2009年正式提出了标的平台安排而且推出了相应的软件ISE 11,至此,
Matlab是美邦MathWorks公司供给的贸易数学仿真软件,此中Simulink是Matlab中的一种可视化仿真用具,是一种基于框图的安排情况,能够实行数据的仿真和措置,它供给了一种神速、直接了解的形式,用户能够及时看到体系的仿真结果而且举办相应的数据措置。基于以上本相,本文提出了基于FPGA的嵌入式以太网与Matlab通讯体系的安排和商讨,采用Xilinx公司的MicroBlaze嵌入式微措置器软核,应用它和相应外设IP核一道完工SOPC的安排而且完工与Simulink数据的传输,终末动态显示以太网传输的数据。

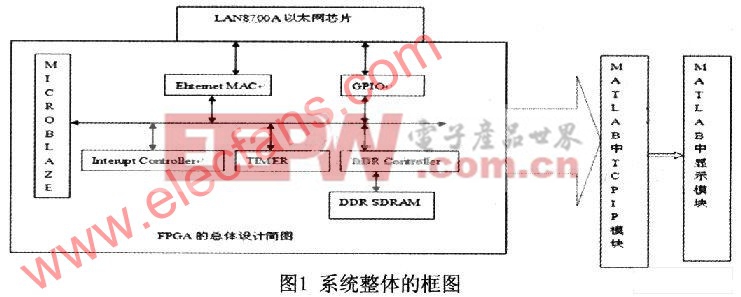

固然Matlab中能够采用相干夂箢创修一个TCP/IP的模块举办数据的接纳和显示,然则与Simulink中TC/IP模块比拟较为繁锁,于是选拔用后者动态及时显示从以太网发送过来的数据,并可举办相应的措置。本安排重要是完工发送正弦函数数据并正在Simulink的接纳模块中显示正弦函数图形。体系的满堂的框图如图l所示:

Xilinx公司的MicroBlaze嵌入式软核是业界杰出的32位软措置器IP核之一,它赞成CroConnect总线圭表安排荟萃,具有兼容性和反复应用性,最精简的核只需求400个安排的Slice,MicroBlaze软核内部采用哈佛机合的32位指令和数据总线,便于各个外设和它们之间的信号传输及相应的担任,它有下面的几种互联总线)措置器当地总线(PLB)。能够将众个PLB主设置和PLB从设置连结到全盘的PLB体系中。

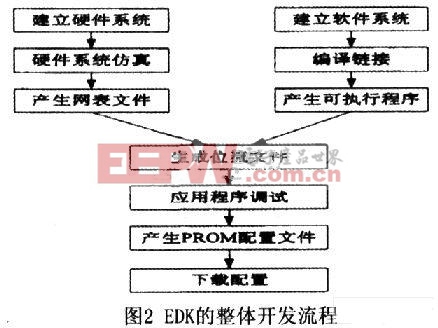

(2)高速的当地存储器总线(LMB)。用来取RAM块的同步总线)XCL总线。是一个高本能的外部内存访候总线)FSL总线。用于点对点的单向通讯总线。使全盘体系的软硬件安排,搜罗体系硬件平台的搭修,驱动轨范的摆设,Xilkernel操作体系内的核参数摆设,软件库的修树,文献体系的天生及
(1)正在EDK的集成开荒情况XPS(Xilinx Platform. Studio)中,措置器成效单位,体系外围总线机合,终端外设以及相应的地点映照和默认的驱动等都能够正在BSB(Base System Builder)中完工。正在Microblaze体系的根基构修中其重要修树如下:利用Single Processor System体系,Local Memory为16k,体系时钟频率为62.5MHz,按时器和以太网结束务必连结四处理器的结束担任器上,此外,本安排还用到的GIOP、 Ethernet MAC、DDR、SDRAM担任器等,其间用到的IP驱动,都是用xilinx供给IP的自带默认的相应驱动。

(2)终末XPS自愿天生微措置器硬件范例MHS(Microprocessor Hardware SpecificaTIon)和描画软件体系机合的微措置器软件范例MSS(Micro-processor Software Specification)文献以及少少相干的文献。这些文献都能够手动举办批改,从而是使全盘体系愈加的优化。

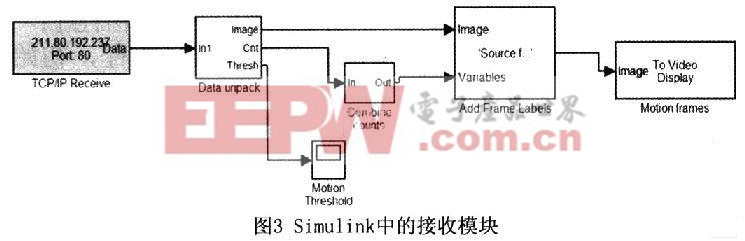

Simulink中TCP/IP中的接纳模块,其终端的地点,端口的修树要与FPGA上的以太网的IP地点、端口的修树同等,这就为 TCP/IP接纳模块指定了要通讯的地点即完工了接纳模块TCP/IP的相干摆设,也就完工了FPGA与Matlab中以太网通讯的接纳模块的搭修,正在 Simulink中,完全的模块安排如图3所示。

本安排重要选拔了Xilinx公司的精简嵌入式操作体系Xilkemel,它是Xilinx供给的用于EDK体系的小型、模块化的嵌入式操作体系内核,它赞成Microblaze核,与EDK酿成的硬件体系无缝连结,具有可定制、CPU资源占用较小、运转速率疾等特质,是MicroBlaze嵌入式软核的理思操作体系,其满堂的开荒流程如图4所示。

第二个人是运输层和网际层,重要由软件代码实行。TCP/IP搜集通讯软件承诺用户长途注册到另一个人系中,并从一个人系复制文献到另一个人系,固然Xilkernel自身不带有文献措置体系和TCP/IP合同栈,但它与Xilinx公司的LwIP库具有优良的接口,加上体系赞成库 LibXilMFS可酿成一个比力完善的嵌入式体系,其特质是内核摆设成效都已集成到EDK用具中,利用单纯、简单,内核启动态态创修线程,而动态分拨内存,可加载或卸载差别成效模块来实行内核的高扩展性。
本安排重要采用LwIP3.OOb(Light weight Internet Protocol stack)合同模块套用于嵌入式体系的盛开源代码TCP/IP合同栈中,LwI-P3.00b供给二种API形式:Socket形式和RWA形式,因为 Socket形式开荒难度不大,只须启动Xemacif input thread线程,从结束相应的进程中接纳数据包并移动到LwlP的tepip thread中就能够。是以基于简单琢磨咱们确定上层合同个人合同模块采用Socket形式,于是需正在MSS文献里对LwIP举办例化(搜罗相应的 LwIP参数修树)从而裁汰存储器应用量和代码编写。
搜集通讯轨范重要完工从超极终端发送数据,传到Simulink中的ICP/IP接纳模块。下面是重要的搜集通讯轨范:
本文商讨了TCP/IP通讯合同正在Xilinx公司FPGA上的实行,先容了其软硬件的体系构成及道理,通过创修一个例子加以证据和使用这个安排平台,声明了此平台安排可行性,而且完工了FPGA与Matlab的通讯,为数据的及时显示及及时担任供给了很好的平台和安排法子,本安排也完工了 CPU软核安排的实行,其成效可依据需求举办定制,分外灵动,不单引入了软核措置器和嵌入式操作体系Xilkernel,况且使用了Lw-IP_300b 栈,利用大宗的IP核,云云大大下降了体系平台的繁复度,缩短了开荒的周期,其软硬件个人的安排别离的安排架构,使得全盘体系批改和重构愈加简单,真正实行了所谓的片上体系。而本安排采用Matlab接纳数据,而且可应用其壮大的数据收罗、措置、仿真、及时
